Rahmen aus Aluminium

Lamelle aus Aluminiumprofilen mit Gummilippendichtung

Seitenabdichtung zwischen Lamellen und Rahmen mit Teflonpolster

Flansch C-30,

Bautiefe 180 mm

Luftdicht nach DIN 1946 T4

Antriebsachse10x10 mm Stahl verzinkt,

Achsüberstand 90 mm über Rahmen

Antrieb über beidseitig außenliegende Kunststoffzahnräder

Rücknahme: dieses Produkt wird im Auftragsfall speziell für Sie gefertigt

und ist daher vom Umtausch/ Rücknahme ausgeschlossen

Luftdichtigkeit bei geschlossener Klappe DIN 1946 T4/
EN 1751 Klasse 4
Gehäuse-Leckluft nach EN 1751, Klasse C
Rahmen aus Aluminium (Almg3)
Lamelle aus Aluminium (Almg3) mit Gummilippendichtung
Kupplung der Lamellen über Zahnräder, gegenläufig
Abdichtung zwischen Lamellen und Rahmen mit Gleitfolie und
Spezialschaum (silikonfrei)
Antriebsachse: 15 x 15 mm
Flansch C-30
Bautiefe 180 mm
Betriebstemperatur -20 – 80 °C
max. zulässiger Differenzdruck 2000 Pa
max. Abmessungen: 2000 x 2490 mm180lichte

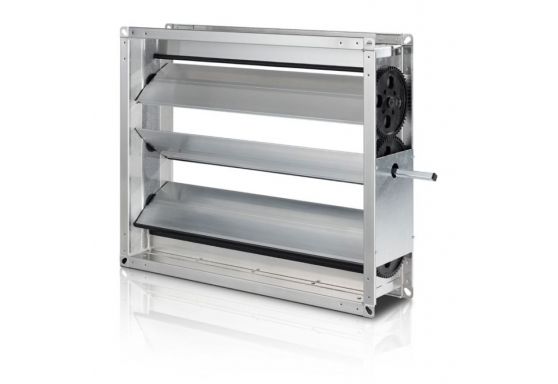

Jalousieklappe JK-A-07 LK-Alu, luftdicht nach DIN 1946 T4
