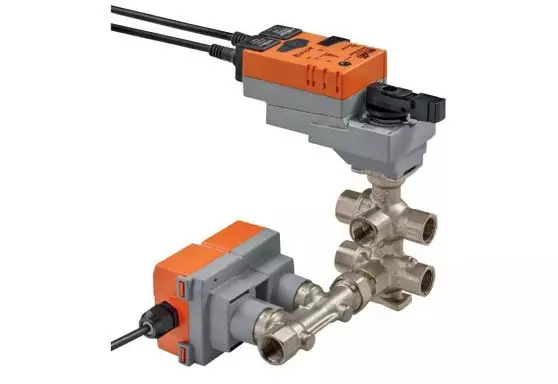

Belimo EP020R-R6+BAC

EP020R-R6+BAC 6-Weg Regelkugelhahn mit sensorgefuehrter Durchflussregelung für wasserseitiges Umschalten oder Regeln von thermischen Heiz-/Kuehlelementen, mit integrierter ruckentlastungs- funktion. Kommunikation via BACnet MS/TP, Modbus RTU, MP-Bus oder konventionell. Bestehend aus 6-Weg Regelkugelhahn mit Antrieb und Messrohr mit Volumenstromsensor. Parametrierbar ueber ZTH EU oder Belimo Assistant App. Vnom Kuehlen: 2340 l/h Vnom Heizen: 2340 l/h Vnom Geraeuscharm: 1620 l/h Durchfluss Vmax 117 ... 2340 l/h, einstellbar (5-100% von Vnom) Drehmoment: min. 5 Nm @ Nennspannung Nennspannung: AC/DC 24 V, 50/60 Hz Ansteuerung kommunikativ: - MP Bus - BACnet MS/TP - Modbus RTU Ansteuerung konventionell: Stellsignal Y: DC 0 ... 10 V Arbeitsbereich: DC 2 ... 10 V Stellungsrueckmeldung: DC 2 ... 10 V - Sequenz 1: 2 ... 4.7 V (Kuehlen empfohlen) - tote Zone: 4.7 ... 7.3 V - Sequenz 2: 7.3 ... 10 V (Heizen empfohlen) Leistungsverbrauch: Betrieb: 4 W @ Nennmoment Ruhestellung: 4 W Dimensionierung: 6,5 VA Anschluss: Antrieb: Kabel 1 m, 6 x 0,75 qmm Handverstellung: Getriebeausrastung mit Drucktaste Schutzklasse: III Schutzkleinspannung Schutzart: IP54 EMV: CE gemaess 2014/30/EU Bauart: 6-Wegeventil DN 20 Durchflusskennlinie: linear Leckrate: A, luftblasendicht (EN 12266-1) Anschluss: Innengewinde Rp 3/4" nach ISO 7-1 Zulaessiger Druck ps: 1600 kPa Differenzdruck: 110 kPa Theoretischer kvs-Wert: 2,3 m3/h Drehwinkel: 90 Grad Armatur: geschmiedet, Messingkoerper vernickelt Schliesskoerper: Messing verchromt Spindel: Messing vernickelt Kugelsitz: PTFE, O-Ring EPDM Spindeldichtung: O-Ring, EPDM Medien: Kalt- und Warmwasser Wasser mit Glykol bis max. 50 % vol. Mediumstemperatur: +6 ... +80 Grad C Messprinzip: Ultraschall Volumenstrommessung Messgenauigkeit: +/- 6% (von 25% ... 100% Vnom) Regelgenauigkeit: +/- 10% (von 10 ... 100% Vnom) minimale Durchflussmessung: 1% von Vnom Messrohr: Messingkoerper vernickelt
