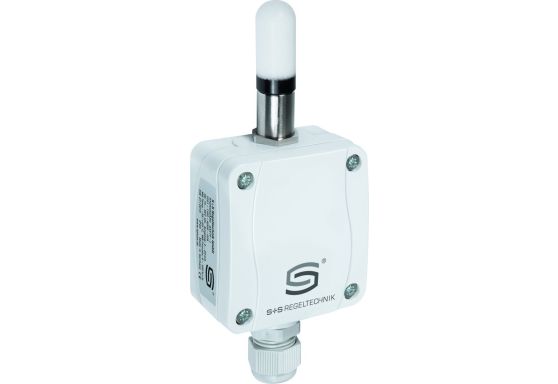

S+S Außenfeuchtefühler für MIschungsverhältnis - AAVTF-U

Die universellen Feuchtefühler HYGRASGARD® AAVTF mit 6 Ausgangsgrößen dienen zur Ermittlung diverser Messgrößen der Feuchtemesstechnik. Gemessen werden die relativen Feuchte und die Temperatur der Umgebungsluft. Aus diesen Messgrößen werden intern verschieden Kenngrößen berechnet. Bei der Geräteversion x - U stehen zwei Ausgänge 0-10 V, bei der Version x - I zwei Ausgänge 4...20 mA zur Verfügung. Hierbei können per DIP - Schalter die Ausgangsgrößen für die Ausgänge festgelegt werden. Wählbar sind für den Ausgang 1 relative Feuchte [% r.H.], absolute Feuchte [g/m³], Mischungsverhältnis [g/kg], Taupunkttemperatur [°C] oder Enthalpie [kJ/kg] (unter Vernachlässigung des atmosphärischen Luftdrucks). Am Ausgang 2 sind vier verschiedene Messbereiche für die Umgebungstemperatur [°C] wählbar. Im Auslieferzustand ist für Ausgang 1 die relative Feuchte 0...100 % r.H., für Ausgang 2 der Temperaturmessbereich 0...+50 °C voreingestellt. Durch die unterschiedlichen Konfigurationsmöglichkeiten können zahlreiche Mess- und Regelaufgaben mit nur einem Gerät gelöst werden. Die Feuchtetransmitter sind in schadstofffreier, nicht-kondensierender Luft ohne Unter- bzw. Überdruck an der Sensorik zu betreiben. Einsatzgebiete sind bspw. die Medizin-, Kälte-, Klima- und Reinraumtechnik. Die Fühler sind für die Wandmontage geeignet. Spannungsversorgung: 24 V AC (± 20 %) und 15…36 V DCSensoren: digitaler Feuchtesensor mit integriertem Temperatursensor,kleine Hysterese, hohe LangzeitstabilitätAusgang Feuchte: 0 - 10 VAusgang Temperatur: 0 - 10 VMessbereich Feuchte: Mehrbereichsumschaltung mit 8 umschaltbaren Messbereichen 0...100 % r. H. (default)Messbereich Temperatur: Mehrbereichsumschaltung mit 4 umschaltbaren Messbereichen 0...+50 °C (default); –20...+80 °C; –35...+75 °C; –35...+35 °CMessbereiche: 0...+50 / –20...+80 / –35...+75 / –35...+35 °C0...100 % RHArbeitsbereich Feuchte: 10...95 % RH, ohne BetauungArbeitsbereich Temperatur: –35...+80 °C SensorikGehäuse: Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt, mit Schnellverschlussschrauben (Schlitz / Kreuzschlitz-Kombination), Farbe Verkehrsweiß (ähnlich RAL 9016)Abmaße Gehäuse: 72 x 64 x 37,8 mm (Tyr 1)Kabelverschraubung: M 16 x 1,5; mit Zugentlastung, auswechselbar,max. Innendurchmesser 10,4 mmProzessanschluss: mittels SchraubenSchutzrohr: Edelstahl V2A (1.4301), Ø 16 mm, NL = 55 mmSchutzart: IP 65 (nach EN 60 529) Gehäuse geprüft, TÜV SÜD, Bericht Nr. 713139052 (Tyr 1)
